Введение в комплект форм для стеклянных бутылок: процесс «выдув-выдув»
2026-06-24

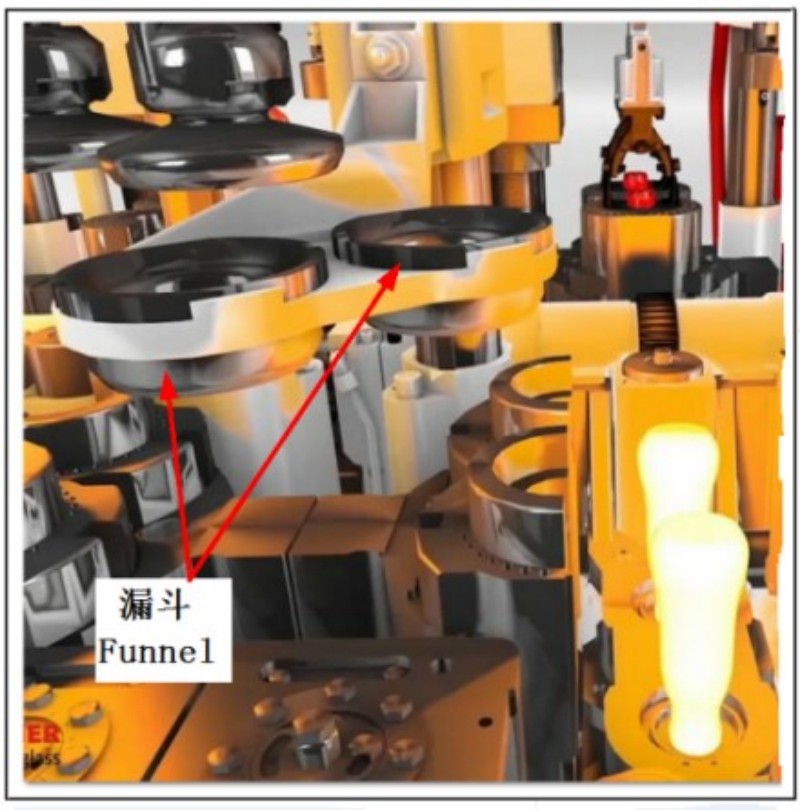

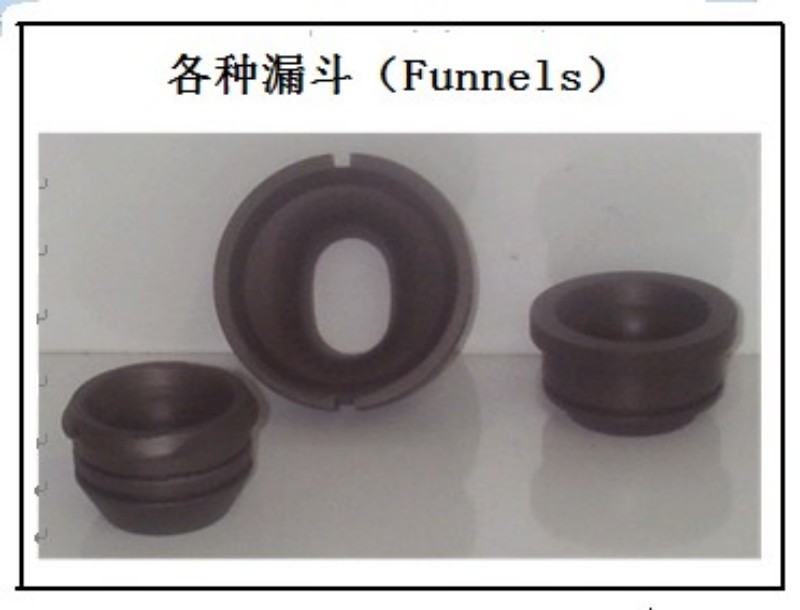

(1) Воронка
В данном процессе эта воронка выполняет две функции: во-первых, она направляет стеклянную каплю в черновую форму; во-вторых, она обеспечивает пространство для подачи сжатого воздуха, используемого для предварительного раздува (settle blow), внутрь черновой формы.

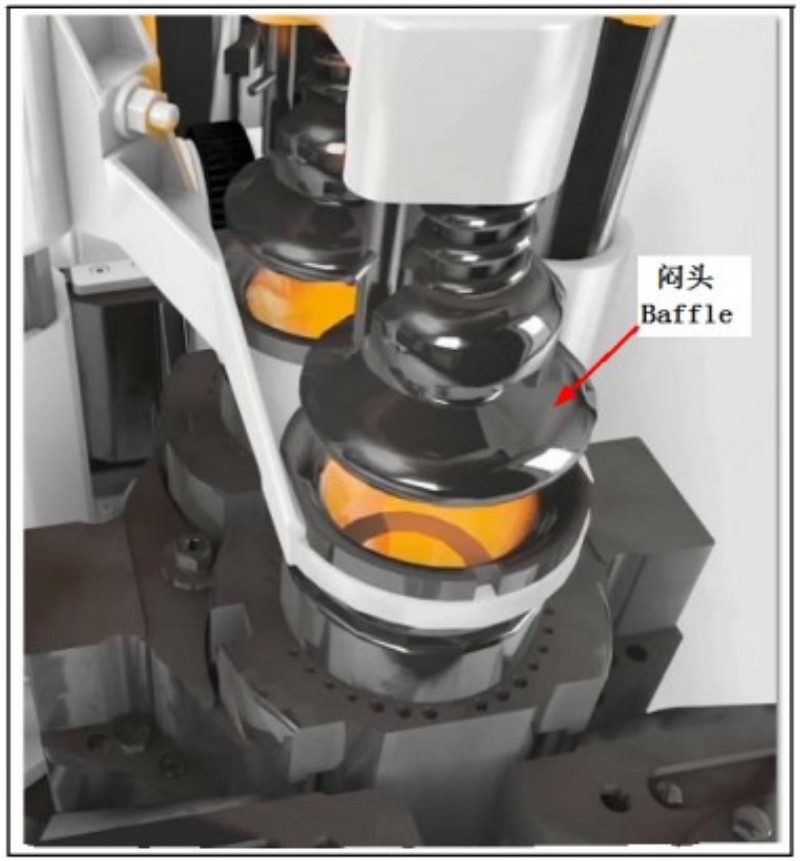

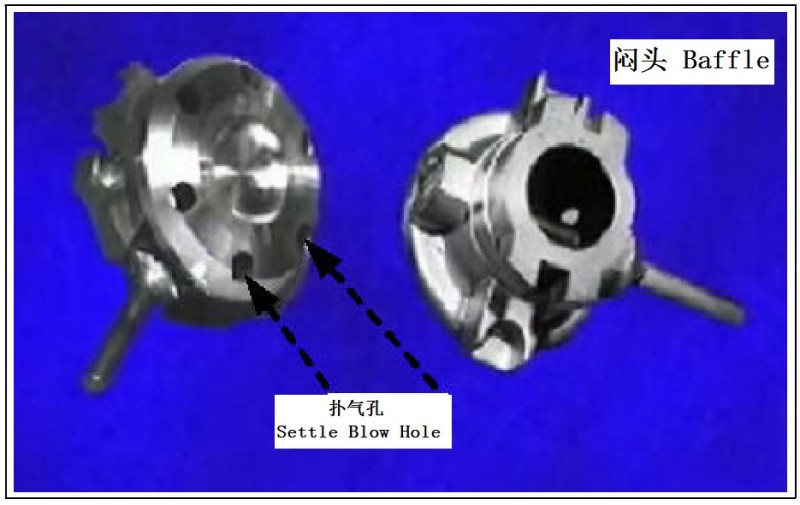

(2) Перегородка
В данном процессе перегородка выполняет две функции. Во-первых, через ее внутреннее отверстие проходит сжатый воздух, используемый для операции предварительного раздува (формования заготовки). Во-вторых, она устанавливается поверх черновой формы, замыкая ее полость и обеспечивая тем самым формирование заготовки.

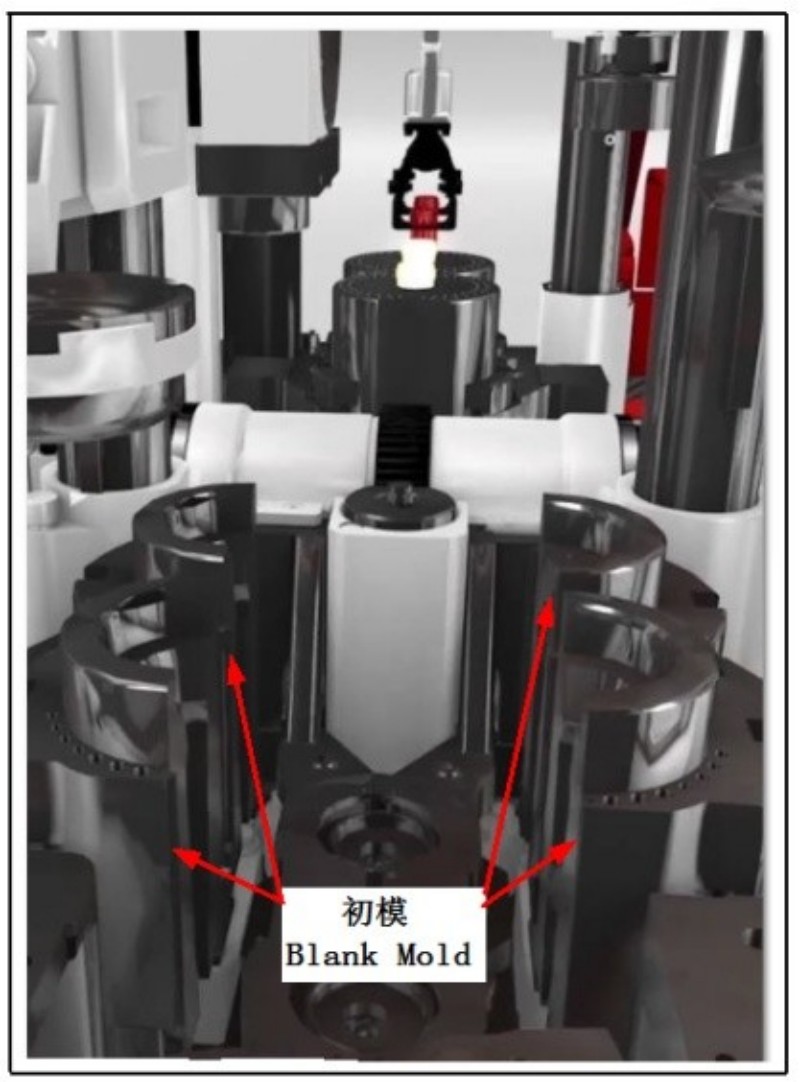

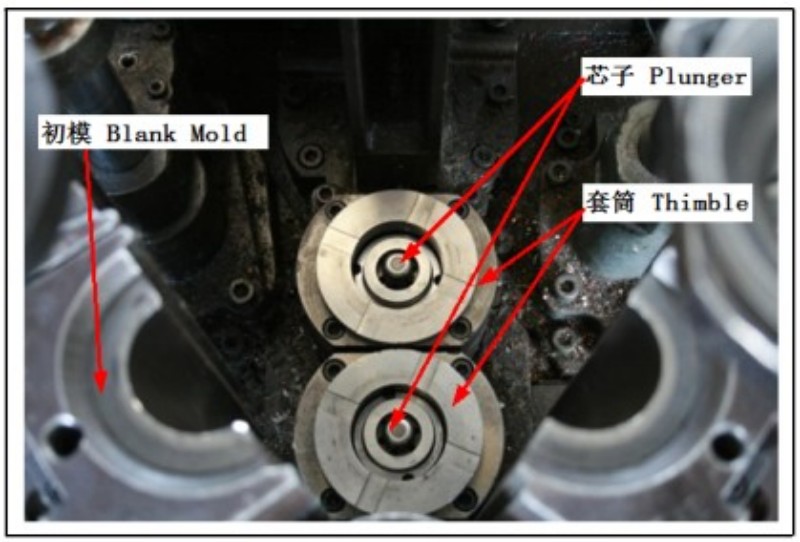

(3) Черновая форма
Это элемент, используемый для формирования первичной заготовки (пустышки); придание формы стеклянной заготовке происходит в ходе таких процессов, как предварительный обдув и обратный обдув. Конструкция черновой формы обеспечивает получение стеклянной бутылки с необходимой толщиной стенок.

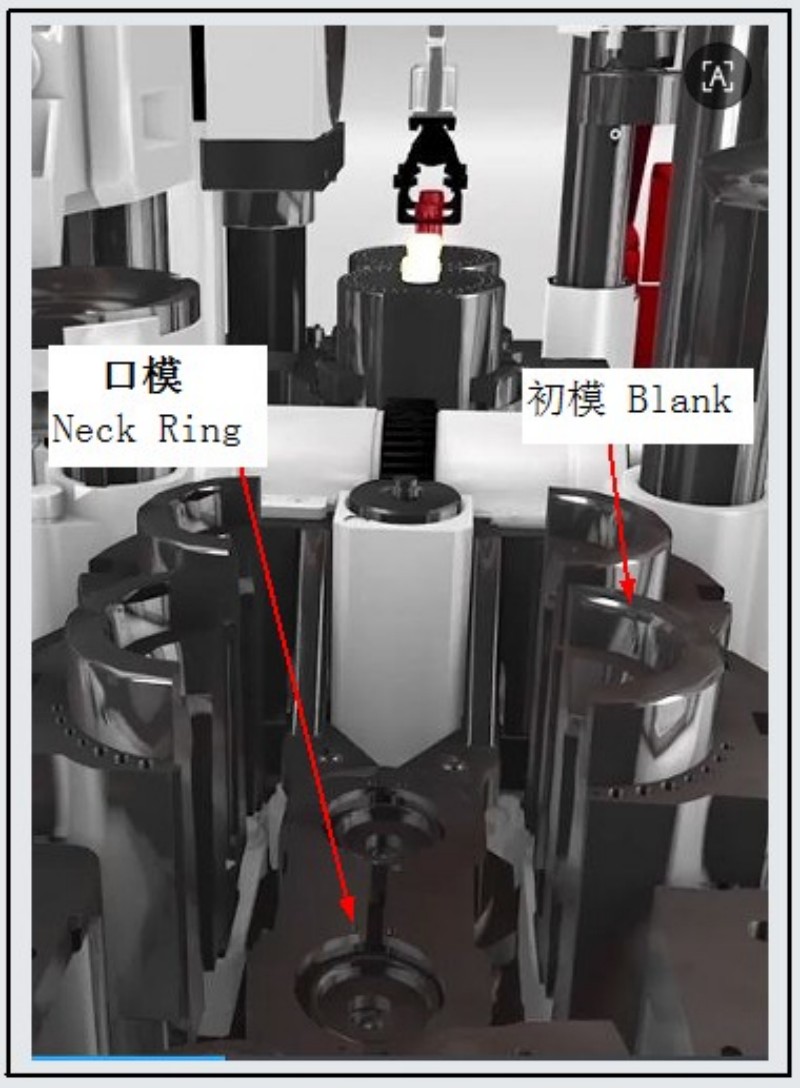

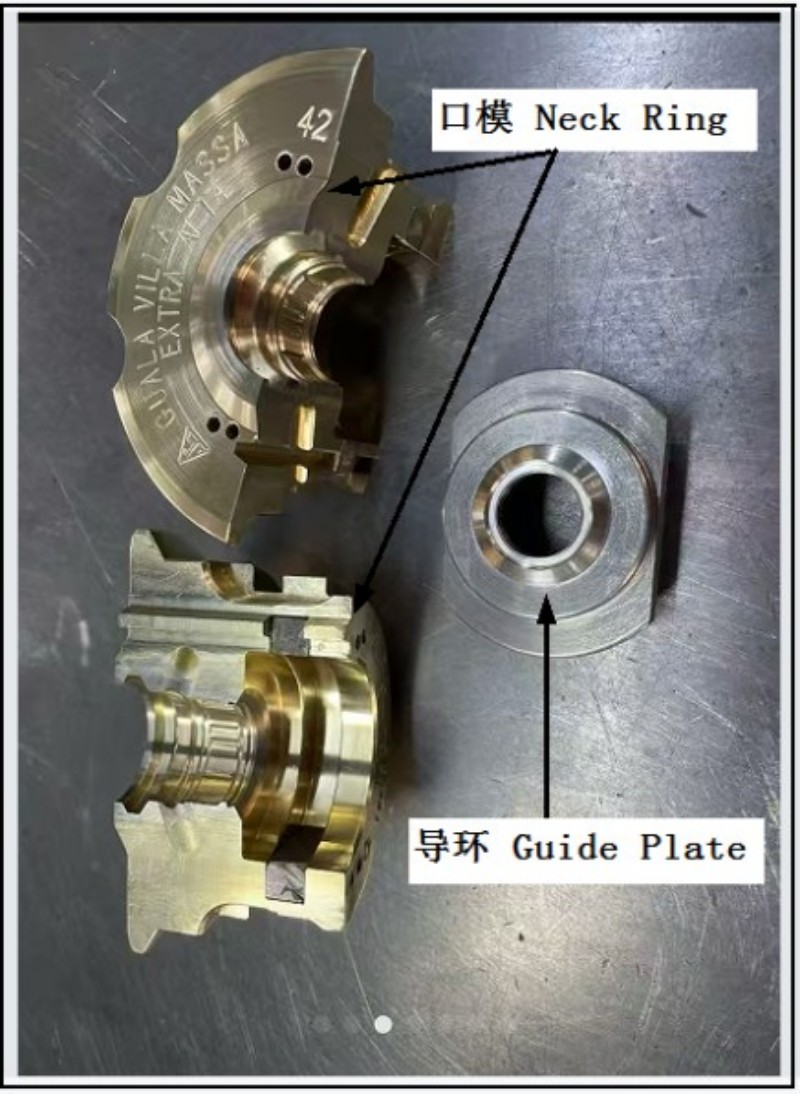

(4) Кольцо горловины
Узел кольца горловины состоит из двух половин кольца и вставки. Вставка устанавливается внутри половин кольца; она формирует уплотнительную поверхность в верхней части венчика бутылки, тогда как общая конфигурация венчика создается самими половинами кольца. Кроме того, кольцо горловины захватывает и удерживает заготовку при ее перемещении из черновой формы в чистовую (выдувную) форму. Вставку кольца горловины иногда также называют «направляющей пластиной».

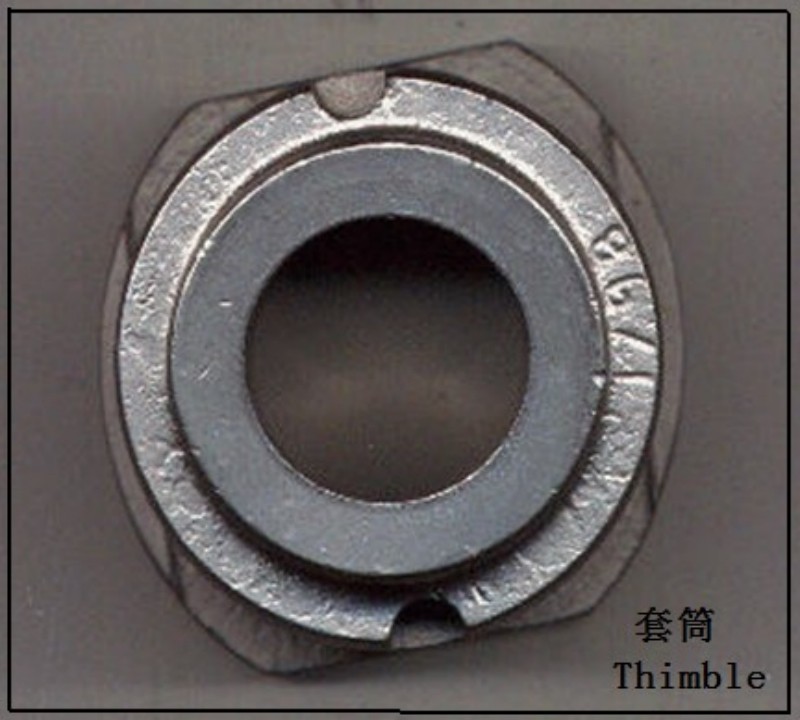

(5) Направляющая втулка
Направляющая втулка направляет сердечник в форму и одновременно служит уплотнением в процессе продувки воздухом.

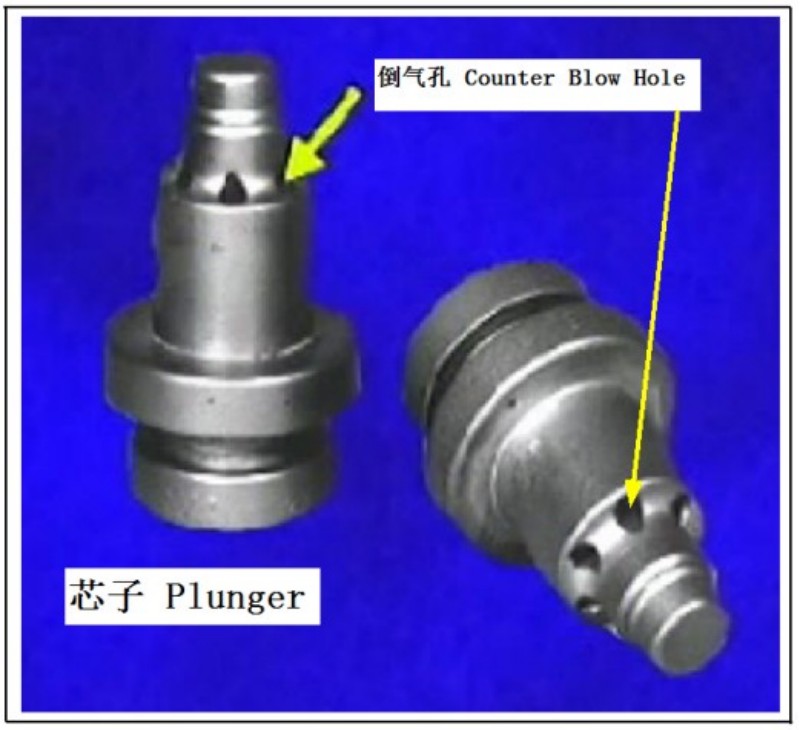

(6) Пуансон
В процессе формования горловины бутылки пуансон вводится внутрь для образования полости; затем через этот канал в расплавленное стекло подается сжатый воздух, формируя таким образом заготовку (пустышку) в черновой форме.

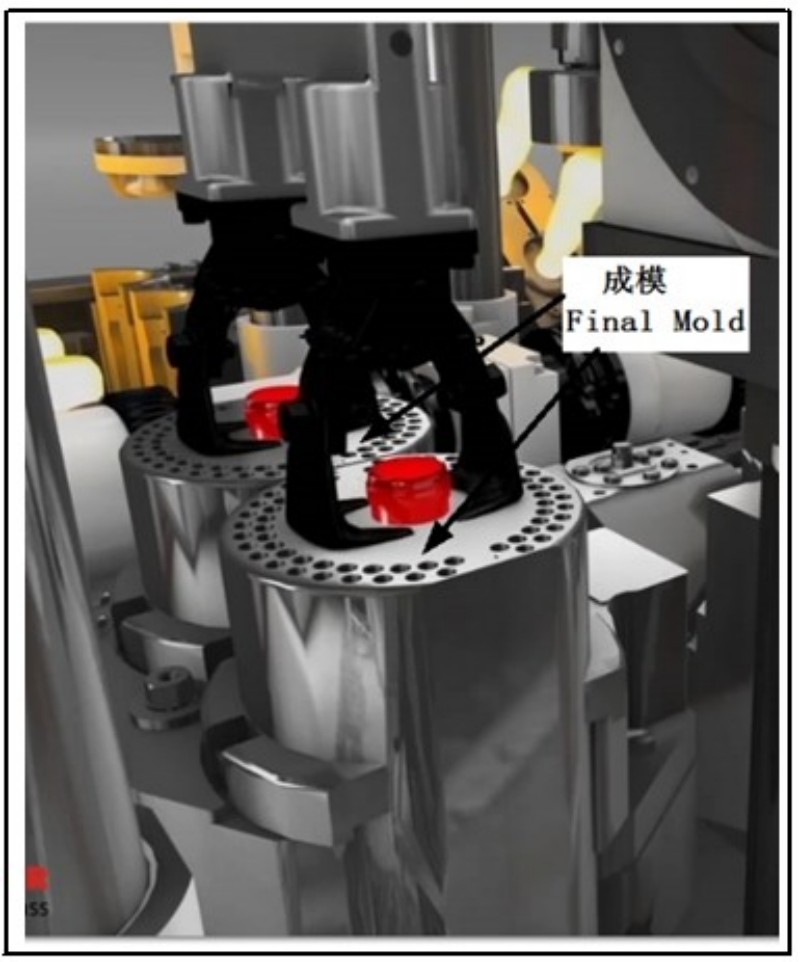

(7) Форма для формования венчика
Форма для формования венчика придает окончательную форму венчику стеклянной бутылки.

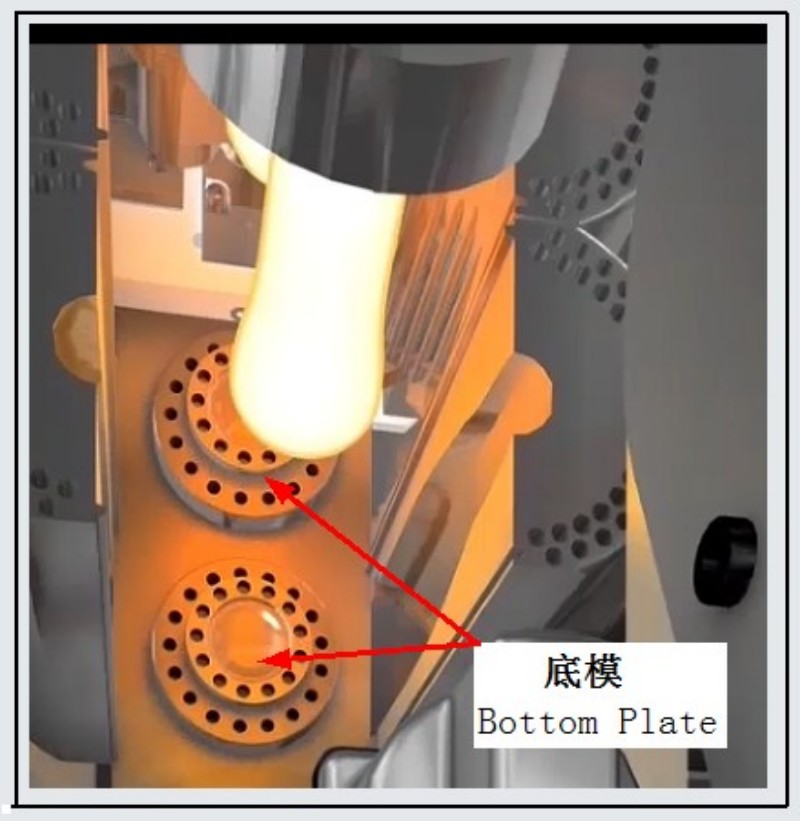

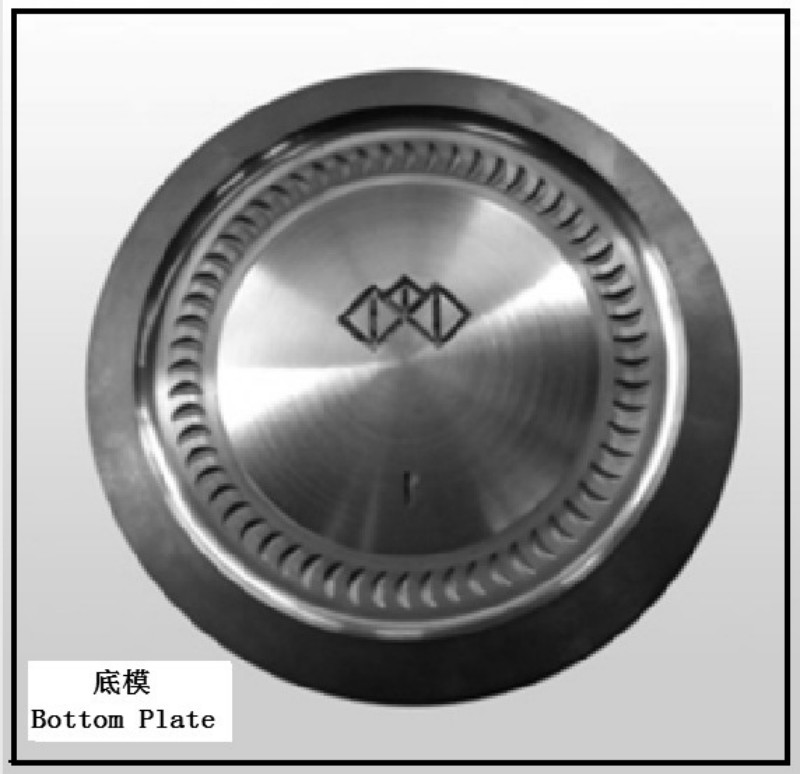

(8) Донная плита
Донная плита сопрягается с черновой формой (или чистовой формой) для формирования стеклянной бутылки; она формирует дно бутылки.

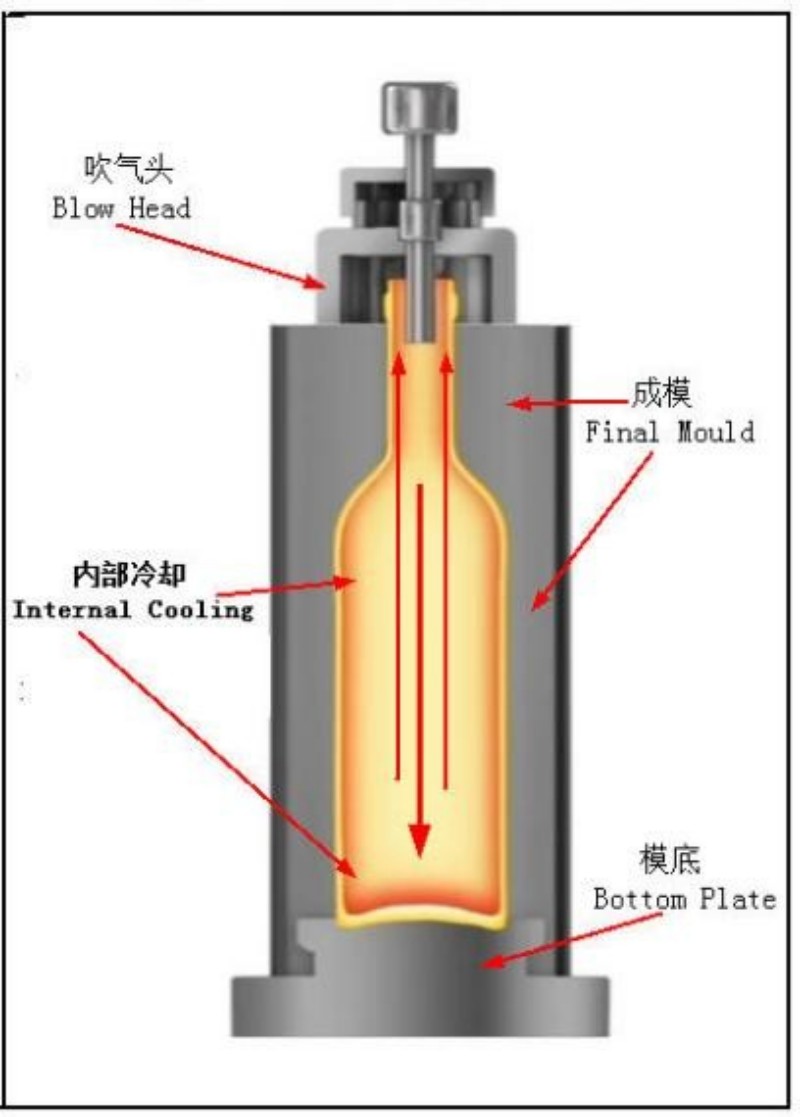

(9) Дутьевая головка
Дутьевая головка работает над формой; через нее подается воздух под избыточным давлением для раздува заготовки (паризона) внутри формы и придания ей необходимой конфигурации.

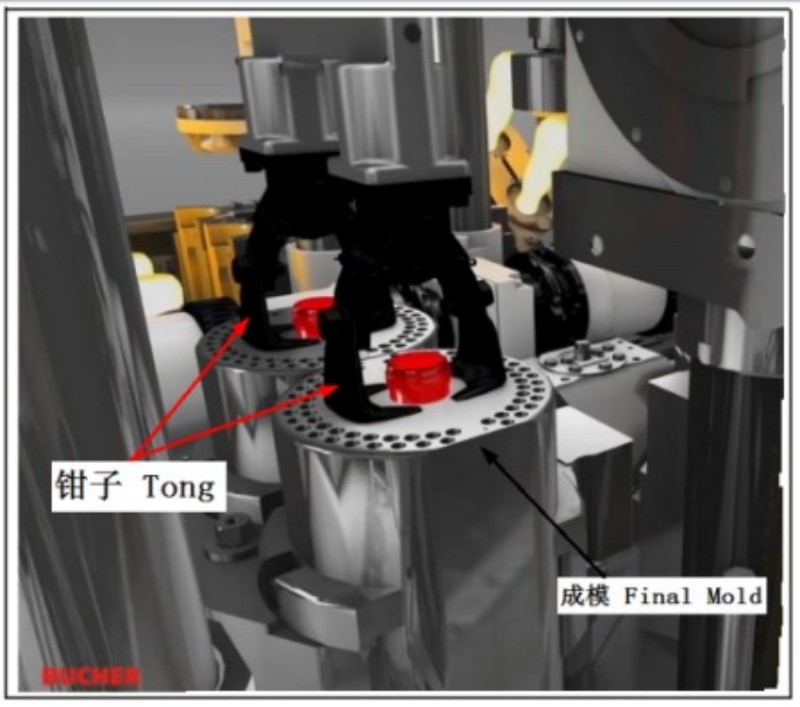

(10) Клещи для извлечения
Извлеките горячую бутылку из формы с помощью клещей для извлечения и поместите ее на плиту для охлаждения.
